1ヶ所圧着、ミス防止工具
オートアジャストとオートリリース
センタリングスケール一体型
幅広い適用とツイン端子圧着も可能
①1か所ダイス圧着、オートアジャスト＆リリース
②ヘキサゴン（六角）形状に圧着
③ワイドな適用範囲：フェルール端子0.08-16㎜2（スケア）
④六角圧着でツインフェルール端子も可能２×0.25-10㎜２（スケア）
⑤ラチェット機構で作業にかかるパワーを軽減
⑥全長215mm、重量450g
⑦高品質なドイツ製
1台で出来る限界を追求したフェルール圧着工具
国内在庫品
最新工具、エンドスリーブ、フェルール端子をヘキサゴン（六角）形状に圧着
フェルール0.08-16SQ／ツイン端子2×0.25-2×10SQの幅広いレンジを1つのダイスで圧着します
適用範囲が広く、マルチで使用でき、コンパクトで軽量な特徴をもつ製品
製品写真
本体

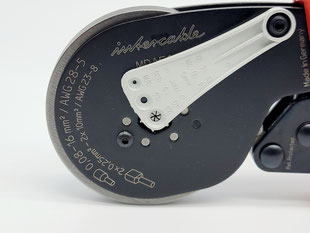

ダイス形状
ヘキサゴン（六角）圧着
特 徴
●フェルール端子、ツインフェルール（別称：フェラル端子、エンドスリーブ）圧着工具
●圧着部が自動的にアジャストし、六角（ヘキサゴン）圧着をおこないます
●サイズ毎にダイスの押し場所を変更する必要がなく、ミスを防ぎます
●ラチェット;機構で作業負担を軽減・適切なプレスが完了したら自動でリリース
●全長215mm、重量450gのコンパクト設計
●適用サイズ最小0.08-最大16㎟まで、ツインフェルールは２×0.25-2×10㎟が圧着可能
●ブリスターパック入り
※AWGとのサイズ比較は、下表にてご確認下さい
国内で実機を確認してみました、とても便利な工具です
黒と赤で統一されたシックなデザイン
細物用センタリングスケール一体型
たった1か所で高品質圧着
5.5㎟複合撚り線を圧着
力の伝達効率が高いメカニズム
信頼度の高い六角形状圧着
製品名・サイズ
| 商品名 | 型番 | 全長(mm) | 重量(g) |
| 圧着ペンチ MPAE16S | MPAE16S |
215 |
450 |
※注意事項
・製品のデザインや内容が予告なく変更になることがあります
ご購入に関して
■法人購入のお客様
代理店よりお問い合わせください
■ECサイトから購入希望のお客様
代理店運営以下サイトよりご購入可能です。
●Yahooショッピング みんなのツール(今なら送料無料） 製品ページへ
IEC導体/AWG導体比較表
|
IEC 公称断面積 |
AWG サイズ |
AWG 公称断面積 |
| 0,14 | 26 | 0,128 |
| 0,2 | 24 | 0,205 |
| 0,34 | 22 | 0,325 |
| 0,5 | 20 | 0,519 |
| 0,75 | 18 | 0,823 |
| 1,5 | 16 | 1,31 |
| 2,5 | 14 | 2,08 |
| 4 | 12 | 3,31 |
| 6 | 10 | 5,27 |
| 10 | 8 | 8,35 |
| 16 | 6 | 13,3 |
