フェルール端子0.14-2.5㎟をアイクリンプ形状に圧着します
最もコンパクトに全面を圧縮し、外側にバリや突起を可能な限り低減
国内在庫品
アイクリンプ工具を使用することで接続部及びシステム全体の信頼度を向上させることが可能となります。インターケーブルの高圧ケーブル用端子圧縮技術の応用が高い信頼度を実現します
●他形状よりプレス効率が高い
●最もコンパクトで外部突起無し
●高い引張強度と信頼度
●複合撚り線クラス5及び6の接続信頼度向上
フェルール端子の性能が端子台や分電盤の性能を左右します

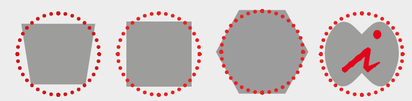

アイクリンプは一般的な圧着プレス形状より、コンパクトでバリが出ない
製品写真
本体
ダイス形状
アイクリンプ
フェルール端子適合（ツインは適用外）
特 徴
●フェルール端子（別称：フェラル端子、エンドスリーブ）圧着工具
●アイクリンプ圧着がコンパクトで信頼度の高い接続を提供
●全長195mm、重量320gのコンパクト設計
●適用サイズ最小0.14-最大2.5㎟まで（ツイン端子は適合しません）
●ラチェット機構により段階的に締付を行い、適切な締付が完了するとリリースされます
●人体工学に基づいた疲れにくい滑り止めハンドル部のデザイン
※AWGとのサイズ比較は、下表にてご確認下さい
製品写真
必要な情報は刻印で明示されています
サイズ別のプレスポイント
特殊形状のアイクリンプダイス
ラチェット機構、最後で自動リリース
DIN規格フェルール端子に使用可能
外側に鋭利なバリは発生しません
製品名・サイズ
| 商品名 | 型番 | 全長(mm) | 重量(g) |
| フェルール端子圧着工具MPAE2R | MPAE2R | 195 | 320 |
※注意事項
・製品のデザインや内容が予告なく変更になることがあります
ご購入に関して
■法人購入のお客様
代理店よりお問い合わせください
■ECサイトから購入希望のお客様
代理店運営以下サイトよりご購入可能です。
●Yahooショッピング みんなのツール(今なら送料無料） 製品ページへ
IEC導体/AWG導体比較表
|
IEC 公称断面積 |
AWG サイズ |
AWG 公称断面積 |
| 0,14 | 26 | 0,128 |
| 0,2 | 24 | 0,205 |
| 0,34 | 22 | 0,325 |
| 0,5 | 20 | 0,519 |
| 0,75 | 18 | 0,823 |
| 1,5 | 16 | 1,31 |
| 2,5 | 14 | 2,08 |
