エンドスリーブ、フェルール端子10-50㎟に適用
i-Crimping（アイ-クリンプ）は、インターケーブル社が生み出した高品質圧縮ダイス
フェルール端子の接続部品質と挿入性が向上し、作業時間の短縮が図れます
●他のダイス形状と比べ。鋭い突起を無くし圧縮効率と信頼度を提供
●圧縮後の外径が細くなり、端子台への挿入がスムーズに、作業時間の短縮
●フェルール端子及びIEC可とうI導体クラス５及び６の施工品質を高めます
フェルール端子の性能が端子台や分電盤の性能を左右します
一般的な圧着プレス形状より、コンパクトで突起を無くします
本体
ダイス形状
アイ-クリンプ
フェルール端子適合
特 徴
●フェルール端子（別称：フェラル端子、エンドスリーブ）圧着工具
●全長300mm、重量700gのコンパクト設計
●適用サイズ最小10-最大25㎟まで
※AWGとのサイズ比較は、下表にてご確認下さい
製品名・サイズ
| 商品名 | 型番 | 全長(mm) | 重量(g) |

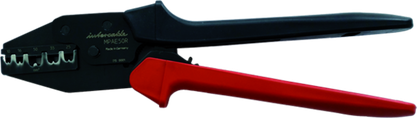

| 圧着ペンチ MPAE50R | MPAE50R | 300 | 700 |
※注意事項
・製品のデザインや内容が予告なく変更になることがあります
・本製品はイタリア製です、修理等はイタリア工場での対応となり、別途送料などが発生します
IEC導体/AWG導体比較表
|
IEC 公称断面積 |
AWG サイズ |
AWG 公称断面積 |
| 0,14 | 26 | 0,128 |
| 0,2 | 24 | 0,205 |
| 0,34 | 22 | 0,325 |
| 0,5 | 20 | 0,519 |
| 0,75 | 18 | 0,823 |
| 1,5 | 16 | 1,31 |
| 2,5 | 14 | 2,08 |
| 4 | 12 | 3,31 |
| 6 | 10 | 5,27 |
| 10 | 8 | 8,35 |
| 16 | 6 | 13,3 |
| 25 | 4 | 21,2 |
| 35 | 2 | 33,6 |
| - | 1 | 42,4 |
| 50 | 1/0 | 53,4 |
| 70 | 2/0 | 67,5 |
| 95 | 3/0 | 85,0 |
| - | 4/0 | 107,2 |
| 120 | 250 MCM | 127 |
| 150 | 300 MCM | 152 |
| 185 | 350 MCM | 177 |
| 240 | 500 MCM | 253 |
| 300 | 600 MCM | 304 |
