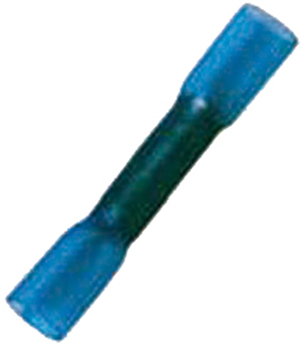

熱収縮被覆付きスリーブ、閉端子専用工具、オーバル（楕円）形状に圧着
0.5-6㎟に適合します
本体
ダイス形状
オーバル（楕円）圧着
特 徴
●熱収縮被覆付きスリーブ及び閉端子専用工具
●楕円形状のダイスでプレスします
●全長220mm、重量480gのコンパクト設計
●適用サイズ最小0.5-最大6㎟まで
※AWGとのサイズ比較は、下表にてご確認下さい
製品名・サイズ
| 商品名 | 型番 | 全長(mm) | 重量(g) |
| 圧着ペンチ PMGI6 | PMGI6 |
220 |
480 |
※注意事項
・製品のデザインや内容が予告なく変更になることがあります
・本製品はイタリア製です、修理等はイタリア工場での対応となり、別途送料などが発生します
IEC導体/AWG導体比較表
|
IEC 公称断面積 |
AWG サイズ |
AWG 公称断面積 |
| 0,14 | 26 | 0,128 |
| 0,2 | 24 | 0,205 |
| 0,34 | 22 | 0,325 |
| 0,5 | 20 | 0,519 |
| 0,75 | 18 | 0,823 |
| 1,5 | 16 | 1,31 |
| 2,5 | 14 | 2,08 |
| 4 | 12 | 3,31 |
| 6 | 10 | 5,27 |
| 10 | 8 | 8,35 |
| 16 | 6 | 13,3 |
| 25 | 4 | 21,2 |
| 35 | 2 | 33,6 |
| - | 1 | 42,4 |
| 50 | 1/0 | 53,4 |
| 70 | 2/0 | 67,5 |
| 95 | 3/0 | 85,0 |
| - | 4/0 | 107,2 |
| 120 | 250 MCM | 127 |
| 150 | 300 MCM | 152 |
| 185 | 350 MCM | 177 |
| 240 | 500 MCM | 253 |
| 300 | 600 MCM | 304 |
